产品 测量技术 线性测量 井道测量系统

井道测量系统

电梯轿厢的绝对定位,量程可达392m。

用于井道测量的非接触式绝对值测量系统,也被称为井道信息系统或绝对值位置测量系统,具有非常坚固且紧凑的结构。整个安全系统包括一个基于100%无打滑测量原理且符合SIL3认证的传感器和一个匹配的位置评估单元组成(PSU)。可以实现行业标准EN 81-20/21/50要求的电梯和安全功能。

安全、精准、坚固
  • 量程可达392m
  • 功能安全:SIL3认证
  • 动态性能:移动速度可达12m/s
  • 精准:分辨率可达0.5mm
  • 直接测量:绝对值位置信息

井道测量系统

电梯轿厢的绝对定位,量程可达392m。

用于井道测量的非接触式绝对值测量系统,也被称为井道信息系统或绝对值位置测量系统,具有非常坚固且紧凑的结构。整个安全系统包括一个基于100%无打滑测量原理且符合SIL3认证的传感器和一个匹配的位置评估单元组成(PSU)。可以实现行业标准EN 81-20/21/50要求的电梯和安全功能。

可靠地确定位置和速度值


库伯勒为此提供了各种传感器。Ants LEB02作为一个经典的井道测量系统,用于电梯轿厢的精确定位。通过SIL3认证的Ants LES02和Ants LES03传感器也可以与库伯勒的各种评估单元相结合。库伯勒的传感器以其紧凑和坚固的设计为主要特点。

Ants基础型
Ants基础型
  • 绝对位置采集
  • 100%防滑
  • 极为坚固和紧凑
  • 安装简便
  • 非接触式测量原理
  • 多种接口
Ants安全型
Ants安全型
  • SIL3认证
  • 绝对位置采集
  • 100%防滑
  • 极为坚固和紧凑
  • 安装简便
  • 非接触式测量原理
超速检测
超速检测
  • 电子限速器
  • 方便地设定额定速度
  • 可与SGT02和PSU02组合使用

实现安全功能的安全系统


除了用于安全位置和速度检测的传感器,库伯勒还提供相应的评估单元,也被称为位置监控单元。通过这种方式可以实现符合EN81-20/21/50的安全功能。因此,库伯勒安全系统为电梯系统的数字化做出了重大贡献。众多的机械组件如限位开关,甚至传统的超速调速器都可以被去掉。从而节省了空间、时间和成本。

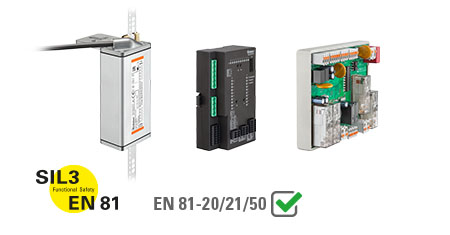

安全功能
不支持触发电子安全钳
安全功能
不支持触发电子安全钳
  • 符合SIL3认证的传感器,带有合适的评估单元或位置监控单元,用于实现EN81-20/21/50规定的电梯和安全功能,如限位开关、检查限位开关、UCM
  • 省去了许多组件
  • 安装简单、快速
  • 节省空间
  • 智能示教功能

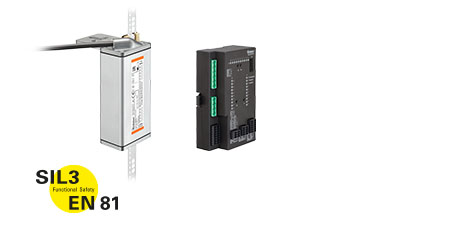

电子限速器
电子限速器
  • 超速监测
  • 触发机电式安全装置
  • 执行安全钳的监控和复位
  • 庇护空间的防护模式
安全功能
支持触发电子安全钳功能
安全功能
支持触发电子安全钳功能
  • 可触发电子安全钳
  • 省去了许多其它组件
  • 限位开关、检查限位开关、UCM等
  • 庇护空间的防护模式

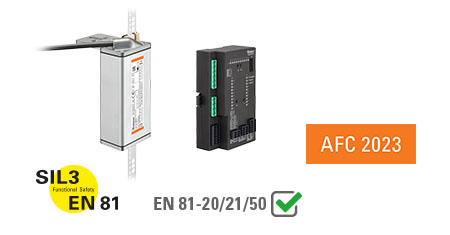

展望2023年:PSU03
展望2023年:PSU03
  • 一体化概念
  • 可以实现更多的安全功能
  • 电子安全钳的集成释放
  • 多种附加功能
  • 减少了布线的工作量

PSU02评估单元的简单参数化


概念研究:通过智能手机轻松设置评估单元
概念研究:通过智能手机轻松设置评估单元

通过概念研究的智能示教,使用智能手机在网络界面进行直观的评估单元PSU02示教。

技术说明


节省时间和成本

库伯勒产品独特点之一是易于安装。使用卡宾扣,不锈钢带可以很容易地连接到相应的安装组上,实现 "即插即用 "。在井道中,钢带由弹簧预紧。基本的安装说明既可以在带子包装上找到,也可以直接在传感器上找到。不再需要繁琐地翻阅用户手册或在PDF文件中搜索。

适用于非常狭窄的空间

极其紧凑的设计不仅节省了空间,也节省了成本。特别是对于轴头较小的电梯,库伯勒井道测量提供了便利,可以将传感器安装在轿厢上方、侧面或底部。

可靠和耐用

使用安装套件可将带有圆形边缘的坚固的不锈钢直接安装在导轨上。在安装过程中,它既不会受到温度波动的影响,也不会受到磁性的影响,例如使用磁性螺丝刀。代码被打在不锈钢条上。因此,省去了额外的胶合过程,从而确保了钢带在应用中的最大坚固性。

精确定位

丢失绝对位置或通过参考开关(磁性叶片)修正位置的情况已成为过去。有了库伯勒井道测量系统,可以100%无打滑地确定电梯轿厢的位置。传感器直接安装在电梯轿厢上,可以直接确定绝对位置,而不需要在井道里增加参考标记。驱动处电缆的滑动对测量结果不会产生影响。该传感器系统是一个绝对值系统,可以在码带的任何一点记录一个唯一的绝对位置值。

降低总成本

符合SIL3认证的位置检测单元(PSU)、评估单元或安全箱,可以实现符合EN 81-20/21/50的电梯和安全功能。这些功能包括紧急限位开关、UCM(轿厢意外移动)、限位开关检测、超速检查或门旁路。库伯勒的安全系统可以减少电梯井道内的许多现有组件,如限位开关、磁性叶片、参考开关或门区磁铁。除了采购成本外,也节省了安装和维护时间。
