产品 测量技术 线性测量 测量轮系统

测量轮系统

用于速度测量、位置检测和长度测量的系统

库伯勒测量轮系统是线性运动应用进行可靠的速度测量、位置检测和长度测量的理想解决方案,通过测量轮与附带的编码器直接在被测材料表面进行旋转记录,并转化为线性数据。集成的弹簧确保了测量轮在测量表面上的必要接触力,以获得可靠的测量值。

线性运动的无滑移检测
  • 弹簧臂和弹簧支架,接触力高达40N
  • 操作行程10mm至80mm
  • 不同的测量轮表面
  • 增量式和绝对值编码器

测量轮系统

用于速度测量、位置检测和长度测量的系统

库伯勒测量轮系统是线性运动应用进行可靠的速度测量、位置检测和长度测量的理想解决方案,通过测量轮与附带的编码器直接在被测材料表面进行旋转记录,并转化为线性数据。集成的弹簧确保了测量轮在测量表面上的必要接触力,以获得可靠的测量值。

速度测量

位置检测

长度测量

测量轮系统 - 测量原理

测量轮系统用于检测线性运动

待测材料的线性运动(1)被接触的测量轮(滑轮或小齿轮)转换为旋转运动(2)。
附属的增量式或绝对值编码器(3)检测这种旋转并将其转换为速度、位置和距离值。
测量轮系统的线性分辨率(毫米)是测量轮周长和编码器分辨率(ppr)的比值。

测量轮系统的三部分结构 - 系统组件

线性运动检测
由测量轮(2)、带齿形皮带的滑轮(1)或带齿形皮带的滑轮(3)组成,它们与被测材料一起移动。

数据检测/数据传输
库伯勒Sendix编码器(6)与测量轮相连。

弹簧式编码器支架
弹簧臂(4)和弹簧支架(5)有不同的尺寸和不同的接触力。
集成的弹簧可确保无滑移的测量。

测量步骤的计算

测量轮系统的线性分辨率(毫米)是测量轮周长和编码器分辨率(ppr)的比值。

  • 每脉冲距离=测量轮周长/编码器脉冲数=mm/ppr
  • 每距离脉冲数=编码器脉冲数/测量轮周长=ppr/mm

"IIoT/工业4.0就绪"


这意味着,除了传统的测量任务和测量值的传输外,旋转编码器还必须提供进一步的功能,用于产品联网和收集或传输额外的信息。
编码器需要哪些工业4.0功能来实现 "工业4.0就绪",取决于整体概念。这里的决定性因素是分配给编码器的角色。要么作为独立的工业4.0对象(资产),要么作为它的一部分。这决定了编码器是否必须有自己的管理壳,或被集成到现有的管理壳中。

了解更多

工业以太网通信在现代工业中的应用正在持续增加。在未来,根据工业4.0的理念,工业生产工厂的所有领域都将统一到工业以太网平台的单一网络中,从现场设备到控制层再到云端。而这是通过实时数据交换。
传感器的相应通信能力在这里起着至关重要的作用。

测量轮系统 - 可灵活配置


由弹簧臂或弹簧支架组成的预装系统,带有配套的测量轮和编码器

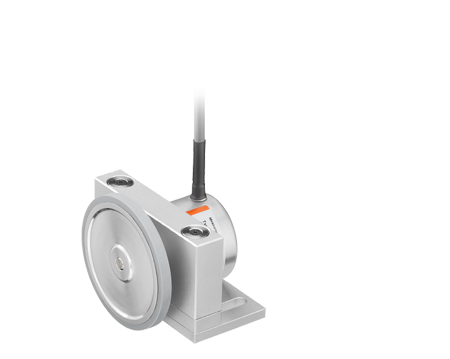

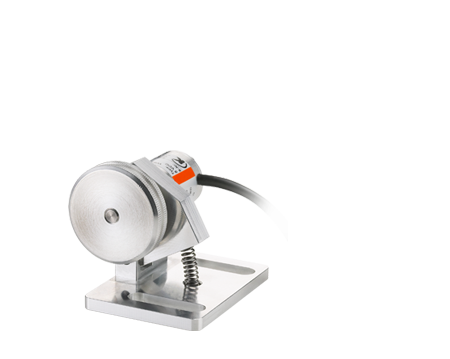

MWE11

最小结构尺寸
紧凑型系列 MWE11

最小结构尺寸
  • 接触力最大10 N
  • 弹簧行程最大 10 mm
  • 测量轮周长100 mm
  • 编码器尺寸 24 mm
  • 增量式

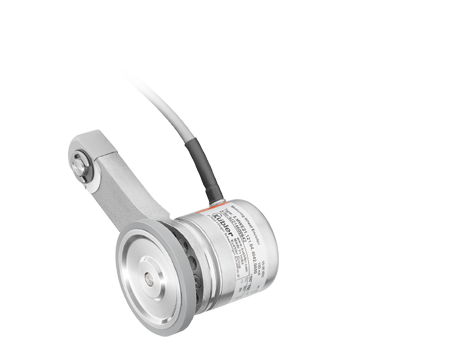

MWE21

可调节的预紧力
紧凑型系列 MWE21

可调节的预紧力
  • 接触力最大20 N
  • 弹簧行程最大16毫米
  • 测量轮周长200 mm / 6"
  • 编码器尺寸36/40 mm
  • 增量式或绝对式
MWE31

内置弹簧
紧凑型系列 MWE31

内置弹簧
  • 接触力最大15 N
  • 弹簧行程最大 10 mm
  • 测量轮周长200 mm
  • 编码器尺寸36/40 mm
  • 增量式或绝对式

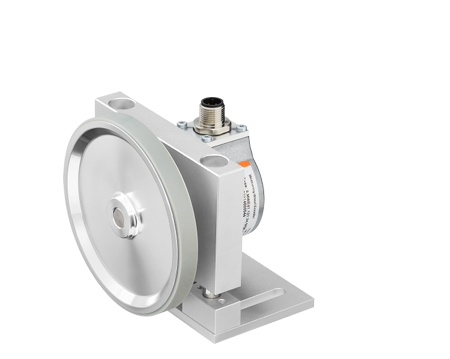

 MWE41

内置弹簧
高性能系列 MWE41

内置弹簧
  • 接触力最大25 N
  • 弹簧行程最大 10 mm
  • 测量轮周长300毫米/12英寸
  • 编码器尺寸58毫米
  • 增量式或绝对式
MWE51

手动调节
高性能系列 MWE51

手动调节
  • 接触力最大32.5 N
  • 弹簧行程最大 20 mm
  • 测量轮周长300毫米/12英寸
  • 编码器尺寸58毫米
  • 增量式或绝对式
MWE52

双测量轮系统
高性能系列 MWE52

双测量轮系统
  • 接触力最大32.5 N
  • 弹簧行程最大 20 mm
  • 测量轮周长300毫米/12英寸
  • 编码器尺寸58毫米
  • 增量式或绝对式
MWE61

最大接触力
高性能系列 MWE61

最大接触力
  • 接触力最大40 N
  • 弹簧行程最大 80 mm
  • 测量轮周长300毫米/12英寸
  • 编码器尺寸58 mm
  • 增量式或绝对式
MWE62

双测量轮系统
高性能系列 MWE62

双测量轮系统
  • 接触力最大40 N
  • 弹簧行程最大 80 mm
  • 测量轮周长300毫米/12英寸
  • 编码器尺寸58毫米
  • 增量式

系统组件--弹簧臂和弹簧支架


可与配套的编码器和测量轮自由组合
MWE20

可调节的预紧力
紧凑型系列 MWE20

可调节的预紧力
  • 接触力最大20N
  • 弹簧行程最大16毫米
  • 编码器尺寸36/40 mm
MWE30

内部弹簧
紧凑型生产线 MWE30

内部弹簧
  • 接触力最大。15 N
  • 弹簧行程最大 10 mm
  • 编码器尺寸36/40 mm
MWE40

内部弹簧
性能-线 MWE40

内部弹簧
  • 接触力最大。25 N
  • 弹簧行程最大 10 mm
  • 编码器尺寸58 mm
MWE50

手动操作
性能-线 MWE50

手动操作
  • 接触力最大。32.5 N
  • 弹簧行程最大 20 mm
  • 编码器尺寸58 mm
MWE60

最大接触力
性能-线 MWE60

最大接触力
  • 接触力最大。40 N
  • 弹簧行程最大 80 mm
  • 编码器尺寸58 mm

系统组件 – 旋转编码器


递增式或绝对式 – 每种应用都有正确的传感器技术

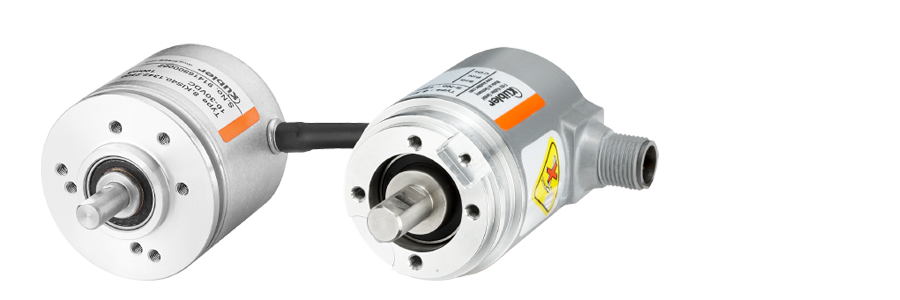

对于 MWE2x, MWE3x
对于 MWE2x, MWE3x

增量式和绝对式轴编码器的尺寸 36/40 mm

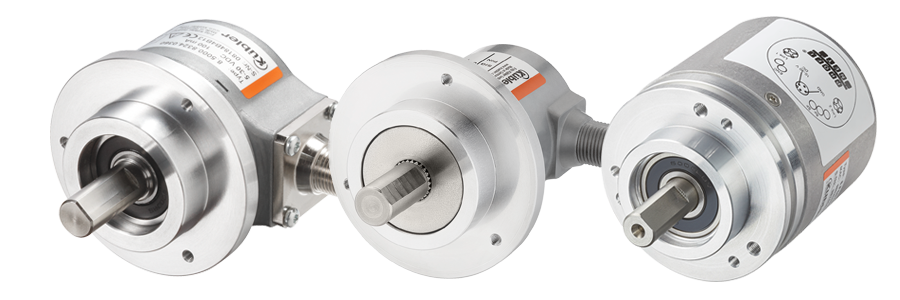

对于 MWE4x, MWE5x, MWE6x
对于 MWE4x, MWE5x, MWE6x

增量式和绝对式轴编码器的尺寸 58 mm

对于 MWE52, MWE62
对于 MWE52, MWE62

KIS50 incremental encoder with shaft on both sides

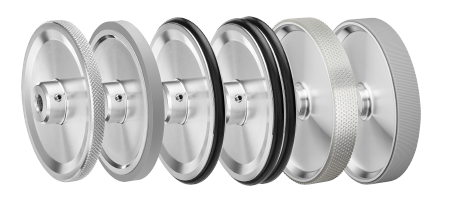

系统组件 – 测量轮


对不同的材料进行精确的测量
测量轮
测量轮
  • 合适的测量轮涂层
  • 测量车轮周长:
    - 100 / 200 / 300 / 500 mm
    - 6" / 12"
带小齿轮的齿条
带小齿轮的齿条
  • 100 % 防滑
  • 用于编码器轴6毫米和10毫米
  • 机架1米,可堆叠
带齿形皮带的滑轮
带齿形皮带的滑轮
  • 100 % 防滑
  • 编码器尺寸 58 mm
  • 齿形带至 100 m

解决方案


系统组件可以单独组合

带小齿轮的齿条-弹簧支架MWE40-预设计数器Codix 924

带齿形皮带的滑轮-弹簧臂MWE60

评价

用库伯勒的评估和控制产品来扩展测量轮系统的功能
预先设定的计数器
预先设定的计数器

方便地控制脉冲、时间和速度。机电式和电子式预设计数器。

多功能设备
多功能设备

方便地显示和控制脉冲、时间、位置和速度。机电式
和电子计数器。

过程设备
过程设备

对过程或不同的测量值进行记录、控制和监测。

应用实例


导向轴上的速度测量

要求

  • 可靠的速度测量
  • 连续的接触力
  • 易于集成
  • 设计紧凑

库伯勒解决方案--测量轮系统MWE21

(1) 弹簧臂。 MWE20

(2) 测量轮:周长200毫米,塑料光滑
(3)
编码器。 Sendix KIS40, 1000 ppr
(4)
预设计数器。 Codix 924 - 速度的可视化和控制

传送带上的速度测量

要求

  • 在被测物上直接测量(不通过电机编码器→系统中的滑移)。
  • 可以从下面靠着传送带安装(高空安装)。
  • 高接触力
  • 大的弹簧行程(从传送带上进行公差补偿)
  • 冗余的双测量轮系统(测量轮的两个支撑点)

库伯勒解决方案-双测量轮系统MWE62

(1) 弹簧臂。 MWE60

(2) 测量轮:周长300毫米,双O型圈

(3) 编码器。 Sendix KIS50, 1000 ppr

(4) 预设计数器Codix 571T - 当达到或低于测量值时显示颜色变化

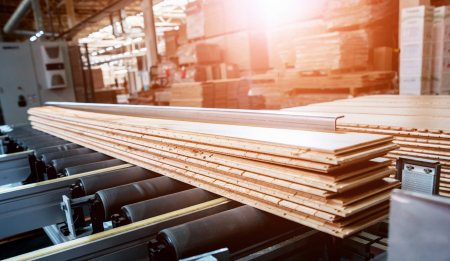

长度测量--以木板为例

要求

  • 精确的长度测量
  • 高接触力
  • 易于维护
  • 坚固的整体系统

库伯勒解决方案 - 测量轮系统MWE51

(1)弹簧臂。 MWE50

(2) 测量轮:周长300mm,Kreuzrändel

(3) 编码器。 Sendix KIS50, 1000 ppr 钻石节

(4) 预设计数器。 Codix 560 - 调整测量长度

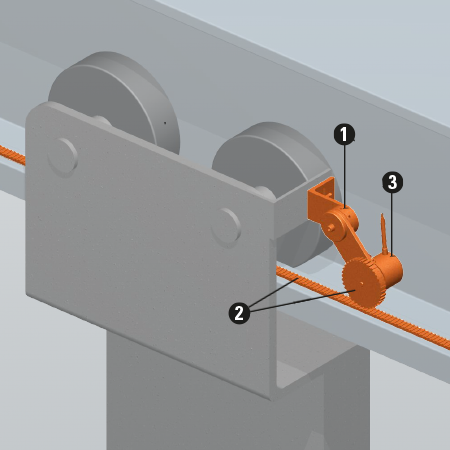

龙门吊上的位置测量

要求

100%的无滑移测量

  • 100%的无滑移测量
  • 精确定位
  • 绝对位置反馈
  • 高接触力
  • 高抗震性

库伯勒解决方案 - 测量轮系统 MWE61

(1) 弹簧臂。 MWE60

(2) 测量轮。 带齿形皮带的滑轮

(3) 编码器。 Sendix F5868 PROFINET

技术详解--弹簧臂

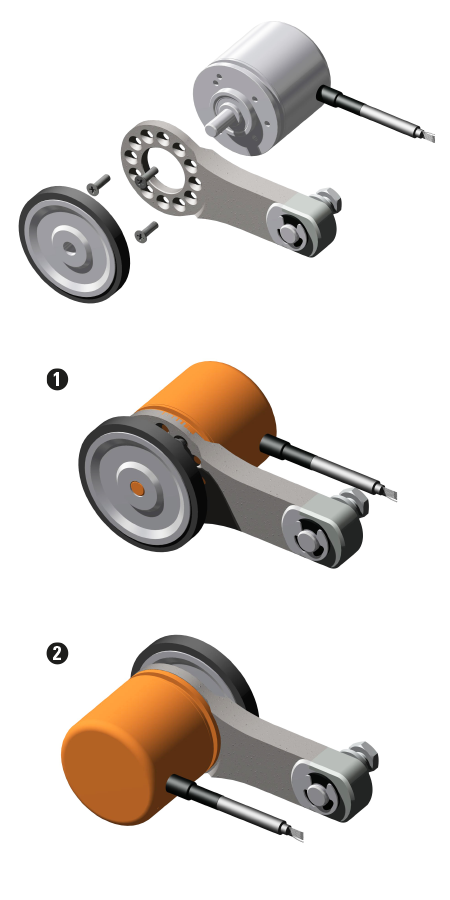

将编码器安装在弹簧臂或弹簧托架上

编码器用3个螺钉固定在弹簧臂或弹簧支架上。

(1) 安装在左边(工厂设置)

(2) 安装在右侧

出线方向电缆和连接器

对于电缆或连接器的可变出线方向,编码器可以以30°为单位(MWE60 120°)安装在弹簧臂或弹簧支架上。

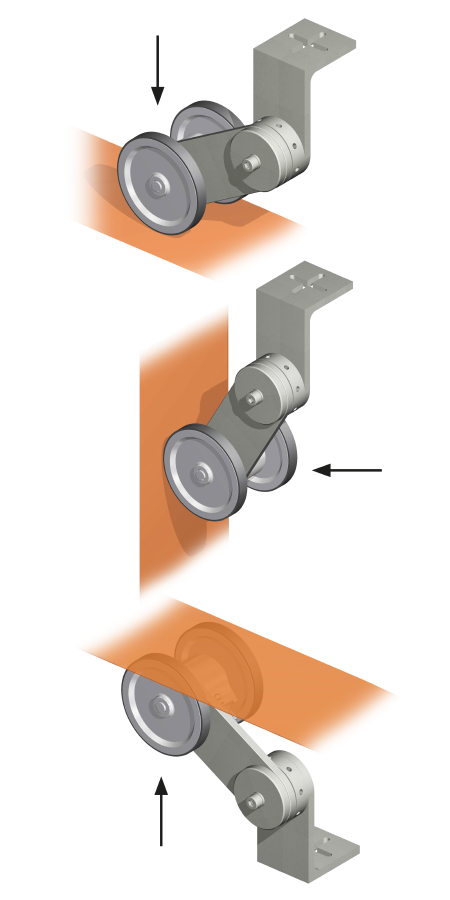

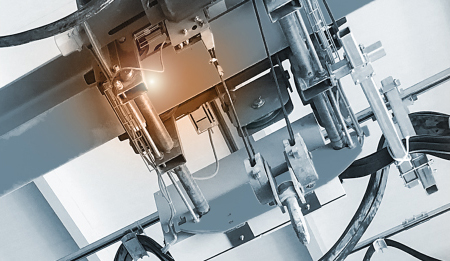

广泛的安装选择

带弹簧臂的测量轮系统可以以各种方式安装在应用上。

(1) 向下

(2) 侧面

(3)向上(头顶上)

手动调整预紧力

作为一个特别的亮点,MWE50弹簧臂有一个带刻度的调整轮。 系统在被测材料上的接触力可以手动设置为5 N到30 N之间的数值。

(1) 将设定轮拉到前面去

(2) 转动到预紧力所需的位置(可能在两个方向上)。

(3) 表盘上的箭头指向刻度上的相应数值

调整MWE60弹簧臂的预紧和弹簧行程限制

从安装在应用(1)上开始,通过调整轮选择接触力所需的预紧力(2)。

(1) 安装在左边(工厂设置)

(2) 安装在右侧

从预紧开始,弹簧臂可以沿着弹簧力(3)的方向旋转。
在弹簧力(4)的作用下,弹簧臂旋转到相当于约40N的止点(5)。
这种弹簧行程限制可以防止弹簧过载。

技术详解--测量轮


为被测材料的不同表面提供不同的测量轮涂层

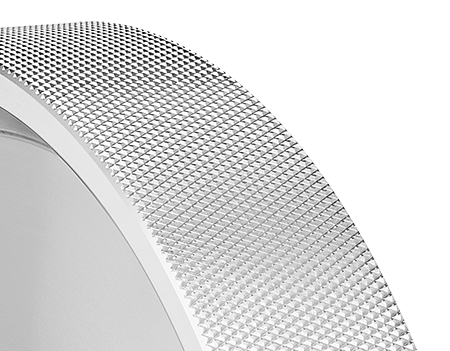

带钻石滚花涂层的测量轮

  • 测量轮涂层由铝制成,具有交叉滚花的运行表面
  • 适用于纸板、木材、纺织品、橡胶或软塑料
  • 可提供周长为100/200/300/500毫米和6英寸/12英寸的测量轮。

只需将测量轮与配套的 "圣蒂科思 "编码器和编码器弹簧臂结合起来。对于评估,你可以从我们的Codix产品组合中吸取广泛的计数器和显示器。

到测量轮

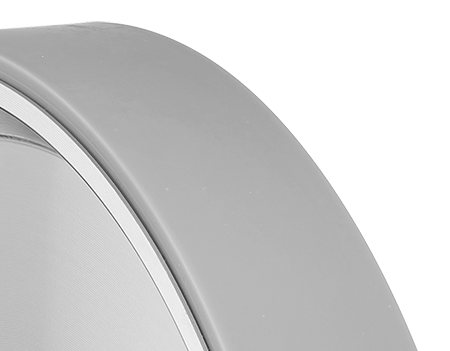

带光滑塑料涂层的测量轮

  • 测量轮由铝制成,带有光滑的塑料涂层(聚氨酯)。
  • 适用于纸板、纸张、木材、纺织品、塑料、油漆表面、金属丝、润滑的金属、钢制型材、皮革
  • 可用的周长。100/200/300/500毫米和6英寸/12英寸

只需将测量轮与配套的 "圣蒂科思 "编码器和编码器弹簧臂结合起来。对于评估,你可以从我们的Codix产品组合中借鉴广泛的计数器和显示器。

对测量轮

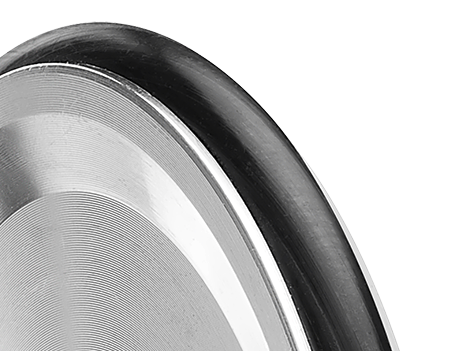

带O型圈或双O型圈的测量轮

  • 测量轮涂层由铝制成,带有单或双O型环
  • 适用于纸板、纸张、木材、纺织品、塑料、油漆表面
  • 可提供周长200/300毫米和6英寸/12英寸的测量轮

只需将测量轮与配套的 "圣蒂科思 "编码器和编码器弹簧臂结合起来。为了进行评估,您可以从我们的Codix产品组合中借鉴广泛的计数器和显示器。

对测量轮

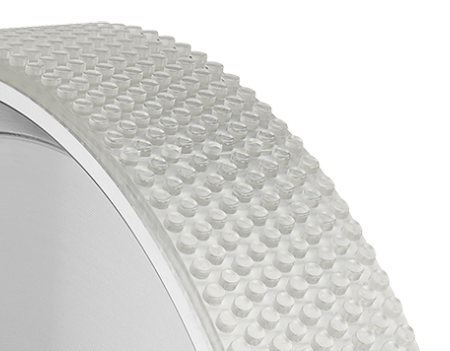

带簇绒橡胶的测量轮

  • 测量轮涂层由铝和簇绒橡胶(聚氨酯)制成
  • 适用于纸板、纸张、木材、纺织品、塑料、地毯、电缆、羊毛等。
  • 可提供周长为200/300/500毫米和12英寸的产品

只需将测量轮与配套的 "圣蒂科思 "编码器和编码器弹簧臂结合起来。对于评估,你可以从我们的Codix产品组合中吸取广泛的计数器和显示器。

对测量轮

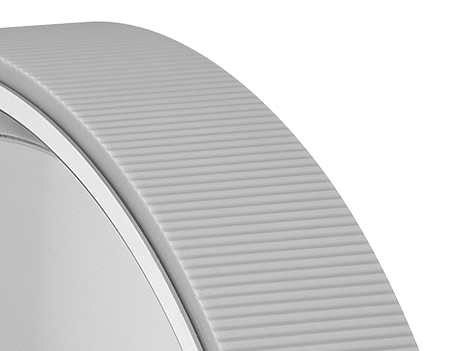

带波纹塑料涂层的测量轮

  • 波纹塑料(聚氨酯)制成的测量轮涂层
  • 适用于纸板、纸张、木材、纺织品、塑料、未加油脂的金属、玻璃、地板、油漆表面。
  • 可提供周长为200/300/500毫米和12英寸的产品


只需将测量轮与配套的 "圣蒂科思 "编码器和编码器弹簧臂结合起来。对于评估,你可以从我们的Codix产品组合中吸取广泛的计数器和显示器。



对测量轮
