行业 电梯技术 井道测量系统

井道测量系统

电梯轿厢的绝对定位,量程可达392m。

用于井道测量的非接触式绝对值测量系统,也被称为井道信息系统或绝对值位置测量系统,具有非常坚固且紧凑的结构。除了100%无打滑检测电梯轿厢位置的传感器,还包括配套的位置评估单元,或简称PSU。安全系统由SIL3认证的传感器和匹配的评估单元组成,可以实现符合EN 81-20/21/50和ASME A17的电梯和安全功能。

安全、精准、坚固
  • 量程可达392m
  • 安全性:符合SIL3认证
  • 动态:移动速度可达5m/s
  • 精确:分辨率高达1mm
  • 直接:绝对定位

井道测量系统

电梯轿厢的绝对定位,量程可达392m。

用于井道测量的非接触式绝对值测量系统,也被称为井道信息系统或绝对值位置测量系统,具有非常坚固且紧凑的结构。除了100%无打滑检测电梯轿厢位置的传感器,还包括配套的位置评估单元,或简称PSU。安全系统由SIL3认证的传感器和匹配的评估单元组成,可以实现符合EN 81-20/21/50和ASME A17的电梯和安全功能。

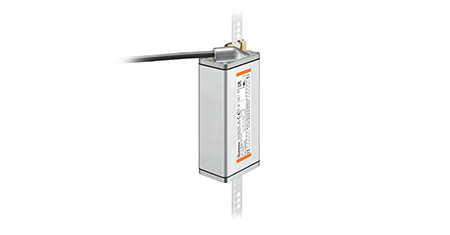

 Ants基础型
Ants基础型
  • 绝对位置采集
  • 100%防滑
  • 极为坚固和紧凑
  • 安装简便
  • 非接触式测量原理
  • 多种接口

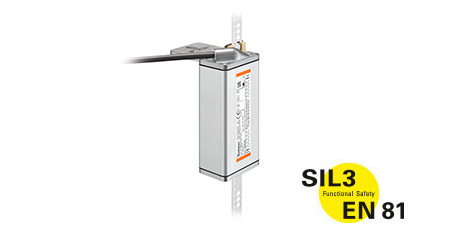

Ants安全型
Ants安全型
  • SIL3认证
  • 绝对位置采集
  • 100%防滑
  • 极为坚固和紧凑
  • 安装简便
  • 非接触式测量原理

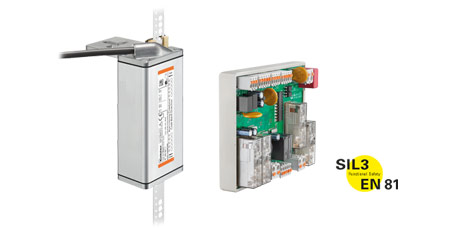

功能安全型(不支持触发电子安全钳)
功能安全型(不支持触发电子安全钳)
  • 符合SIL3认证的传感器和合适的评估单元或位置监控单元组合,用于实现EN81-20/21/50规定的电梯和安全功能,如限位开关、检查限位开关、UCM
  • 省去了许多组件
  • 安装简单、快速
  • 节省空间
  • 智能示教功能

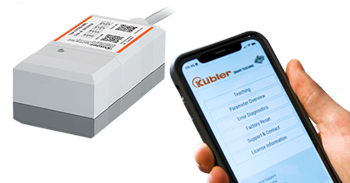

概念研究:通过智能手机轻松示教评估单元
概念研究:通过智能手机轻松示教评估单元

通过概念研究的智能示教,使用智能手机在网络界面进行直观的评估单元PSU02示教。

技术说明


节省时间和成本

库伯勒产品独特点之一是易于安装。使用卡宾扣,不锈钢带可以很容易地连接到相应的安装组上,实现 "即插即用 "。在井道中,钢带由弹簧预紧。基本的安装说明既可以在钢带产品包装上找到,也可以直接在传感器上找到。不再需要繁琐地翻阅用户手册或在PDF文件中搜索。

适用于非常狭窄的空间

极其紧凑的设计不仅节省了空间,也节省了成本。特别是对于井道顶部空间较小的电梯,库伯勒井道测量提供了便利,可以将传感器安装在轿厢上方、侧面或底部。

可靠和耐用

使用安装套件可将带有圆形边缘的坚固的不锈钢直接安装在导轨上。在安装过程中,它既不会受到温度波动的影响,也不会受到磁性的影响,例如使用磁性螺丝刀。代码被打在不锈钢条上。因此,省去了额外的粘合过程,从而确保了钢带在应用中的最大坚固性。

精确定位

丢失绝对位置或通过参考开关(磁性叶片)修正位置的情况已成为过去。有了库伯勒井道测量系统,可以100%无打滑地确定电梯轿厢的位置。传感器直接安装在电梯轿厢上,可以直接确定绝对位置,而不需要在井道里增加参考标记。驱动处电缆的滑动对测量结果不会产生影响。该传感器系统是一个绝对值系统,可以在码带的任何一点记录一个唯一的绝对位置值。

降低总成本

符合SIL3认证的位置检测单元(PSU)、评估单元或安全箱,可以实现符合EN81-20/21/50的电梯和安全功能。这些功能包括紧急限位开关、UCM(轿厢意外移动)、限位开关检测、超速检查或门旁路。库伯勒的安全系统可以减少电梯井道内的许多现有组件,如限位开关、磁性叶片、参考开关或门区磁铁。除了采购成本外,也节省了安装和维护时间。
